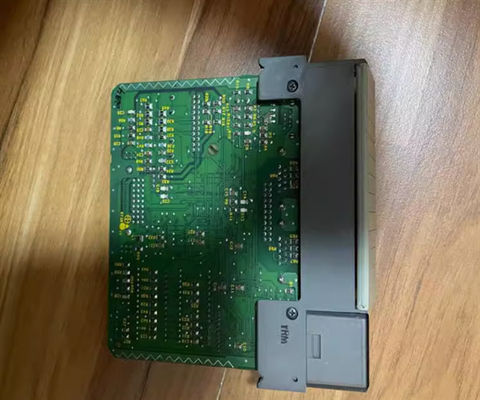

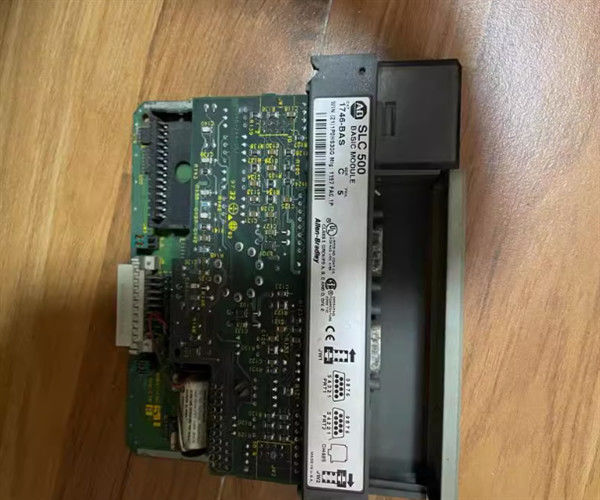

Beschreibung der 1746-BAS
Das 1746-BAS ist ein Einzel-Slot-Modul, das in der SLC 500-modularen oder festen Hardware verwendet wird.Modems und andere Geräte zur Durchführung der Datenerhebung und -integration auf Maschinenebene,
Das Modul 1746-BAS verfügt über Kommunikationsanschlüsse wie PRT1, PRT2 und DH485.PRT 1 wird ausschließlich zur Schnittstelle des BAS-Moduls zu Benutzergeräten über Übertragungsgeschwindigkeiten von 300, 600, 1200, 2400, 4800, 9600 und 19200 Baud Rate im Full-Duplex-Modus. Dieser Port kann für RS232,423 / 422, 485 Modi konfiguriert werden.PRT 2 kann auch mit Benutzergeräten und auch für die Schnittstelle Modem mit DF1-Protokoll verwendet werdenEs ist auch in der Lage, RS232 / 423, RS422 / 485 Kommunikationsmodi mit denselben Baudraten wie PRT1. Das DH485 Kommunikationsterminal wird für das DH485-Netzwerk verwendet.Es handelt sich um einen nicht isolierten Port und erfordert die Verwendung von 1747-AIC, um den Port mit dem DH485-Netzwerk zu verbindenEs ist wichtig, sich daran zu erinnern, dass, wenn PRT2 als DF1 konfiguriert ist oder für die Schnittstelle zu einem Modem verwendet wird, der DH485-Kommunikationsport deaktiviert ist.
Das Allen Bradley 1746-BAS ist ein Basic Language Module des SLC 500-Systems. Es verbessert die Fähigkeit jedes SLC 500-Systems durch Hinzufügen von Berichtsgenerierung und Datenerfassung.Es kann mit Modems verbunden werden., Drucker, Bedieneroberflächenterminals und andere externe Geräte über zwei konfigurierbare Kanäle.Das Modul 1746-BAS-T ist eine identische Hochgeschwindigkeitsversion dieses Moduls mit verschiedenen optionalen SpeichermodulenDas 1746-BAS-Modul verfügt über eine Speichergröße von 24 KB mit batterieunterstütztem RAM. Es verfügt über eine Stromversorgungslastfunktion von 0,150 bei 5 Volt Gleichstrom und 0,040 bei 24 Volt Gleichstrom. Für die Kommunikation verwendet es RS-232/423,RS-422, RS-485 und DH-485-Ports mit einer maximalen Kommunikationsdistanz von 1230 Metern.
Es verfügt über eine Standarddatenübertragungsrate von 8 Eingabewörtern und 8 Ausgabewörtern für SLC 5/01-Prozessoren und höher.Das 1746-BAS-Modul bietet eine einfache Datenerfassung und eine integrierte Programmdebugging-Umgebung. Es verfügt über flexible Datenspeicheroptionen mit einer Bedieneroberfläche.Die 1746-BAS bietet dem Benutzer umfangreiche Online-HilfeEs verfügt u. a. über andere Funktionen wie Uhr, Kalender, fortschrittlichen Texteditor und 8 LED-Indikatoren für Moduldiagnostik und Bedieneroberfläche.Es verfügt über eine NEMA-Standardgeräuschdichtigkeit und eine Betriebstemperatur von 0 bis 60 Grad Celsius.
Technische Spezifikationen für 1746-BAS
| Hersteller |
Rockwell Automatisierung |
| Marke |
Allen-Bradley |
| Teilnummer/Katalognummer |
1746-BAS |
| Reihe |
SLC 500 |
| Modultyp |
SLC BASIC Modul |
| Kommunikationshäfen |
Die in Artikel 1 Buchstabe a genannten Maßnahmen werden in den folgenden Bereichen angewandt: |
| Hintergrundstrom (5 Volt) |
150 Milliampere |
| Indikatoren |
Dies ist der Fall, wenn die Beobachtungsmaschine in der Lage ist, die Beobachtungsmaschine zu verändern. |
| Hintergrundstrom (24 Volt) |
40 Milliampere |
| Geräuschimmunität |
NEMA-Standard |
| Betriebstemperatur |
32 bis 140 Grad Fahrenheit |
| Kommunikation |
Das System ist in der Lage, die Daten zu überwachen. |
| Gedächtnis |
24 KB, RAM |
| UPC-Kennzeichnung |
10662468250037 |
| Genauigkeit der Uhr und des Kalenders |
±1 Minute/Monat bei 25 °C (77 °F) +0, -6 Minuten/Monat bei 60 °C (140 °F) |
| Vibrationen |
Bewegung: 0,015 Zoll, von Spitze zu Spitze bei 5...57 Hz Beschleunigung: 2,5 g bei 57...2000 Hz |
| Betriebsschock |
30 g |
Das Allen-Bradley 1746-BAS ist ein SLC 500 SLC BASIC Modul. Dieses SLC BASIC Modul verfügt über RS-232/423, -422, -485 und DH-485 Kommunikationsanschlüsse für die Verbindung zu Modems, Druckern,Mensch-Maschine-Schnittstelle und andere GeräteEs verfügt auch über eine 24KB-Batterie-RAM-Backup und für Daten-und Benutzerprogramm Speicherung
