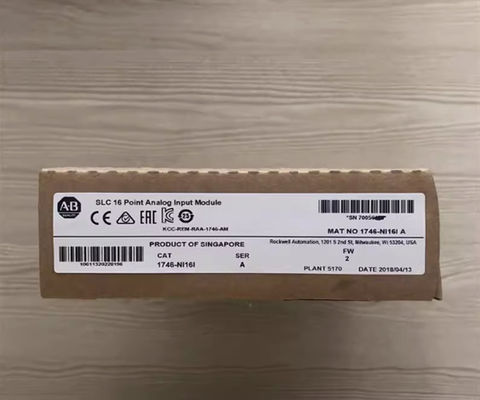

Allen-Bradley 1746-NI16I SLC 500 Analogstrom-Eingangsmodule 16-Eingänge, Serie A

Beschreibung 1746-NI16I

Das Allen-Bradley 1746-NI16I ist ein analogues (hochdünstes) Eingangs-/Ausgangsmodul mit 16 Kanälen und arbeitet mit einer Spannung zwischen -20 und 20 V DC.Die 1746-NI16I zieht einen Strom von 125mA und 75mA bei 5 bzw. 24 V Gleichstrom aus der HinterflächeDas Modul hat eine Isolationsspannung von 500 V AC und 710 V DC, die für 60er Jahre getestet wurde.Die 1746-NI16I hat maximal 20.5 V gemeinsamer Modus Spannungsbereich, der auch mit +/- 10,25 V vom analogen gemeinsamen Endgerät (relativ) berechnet werden kann.

Die 1746-NI16I hat einen Eingangswiderstand von 249 Ohm, eine Spannungseingabe (max.ohne Beschädigung) mit einer Nennleistung von +/-8V zwischen Eingangsterminal und Analogterminal und einem maximalen Nennstrom von +/-30mA zwischen Eingangsterminal und AnalogterminalDas analoge Eingangsmodul 1746-NI16I erkennt einen offenen Schaltkreis in weniger als 5 Sekunden und hat eine Auflösung von 640nA bzw. 0,3% für Eingang und Anzeige.Die 1746-NI16I hat eine 360nA/ Grad Celsius Offset-Drift (Eingang mit Temperatur), eine 20 ppm pro Celsius-Gewinn-Drift (plus Temperatur) und eine Modulfehlerrate (Full-Temperatur) von 0,08 Prozent und 0,15 Prozent (Full-Skala) bei 25 und 60 Grad Celsius.

Die 1746-NI16I verfügt über Eingabefilterfrequenzen zwischen 6 und 250 Hz, abhängig von der Aktualisierungszeit des Moduls.Das Modul bietet Platz für 5 auswählbare Datentypen.■ technische Einheiten, proportionale Zählungen (-32768 bis +32767 und benutzerdefinierte Klasse 3), skaliert für PID und das Datenformat 1746-NI4.der 1746-NI16I verwendet den 1492-ACAB, der an einem Ende einen vorverkabelten RTB hat und entweder 5, 2.5Der 1746-NI16I hat eine Min. und Max. Wärmeabfallrate von 2,43 Watt.

Technische Spezifikationen für 1746-NI16I
