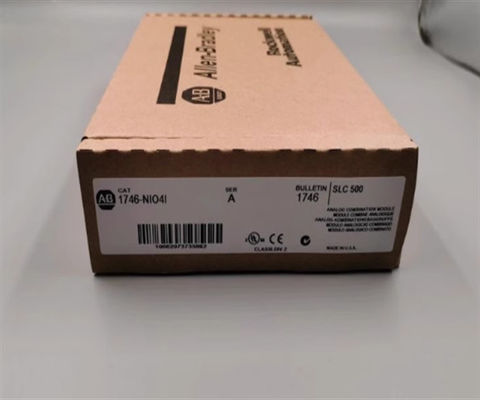

Allen-Bradley 1746-NIO4I SLC 500 Analogmodul 2-Eingänge 2-Strom-Ausgänge

Beschreibung1746-NIO4I

Das 1746-NIO4I ist ein SLC 500 Four Channel Analog I/O Modul von Allen-Bradley.Es verfügt über 2 Differenzspannungs- oder Strom-Eingangspunkte und 2 Stromausgänge mit einer Gesamtrückflächenstromzufuhr von 55mA bei 5 Volt und 14 5mA bei 24 VoltDie Punkte haben eine gemeinsame Modusspannung von -20 bis 20 Volt mit einem gemeinsamen Modulablehnsignal von 105 dB bei 60 Hertz und einem Normalmodusablehnsignal von 55 dB bei 60 Hertz.Die 1746-NIO4I verwendet den Sigma-Delta-ADC-Wandler mit einer Konverter-Auflösung von 16 BitDer normale Eingangsstrom liegt zwischen -20 und +20 mA mit einer Stromimpedanz von 250 Ohm und einer Auflösung von 1,22 A pro LSB.Die 1746-NIO4I hat eine Gesamtgenauigkeit von +/-00,642% bei 0 bis 60 °C mit einer Driftgenauigkeit von +79 ppm/5 °C und maximalen Gewinn- und Driftfehlern von +/- 0,556% und +/- 67 ppm/°C.Der 1746-NIO4I verfügt auch über eine Spannungseingabe von -10 bis 10 Volt Gleichspannung und eine Spannungsimpedanz von 760 KOhms bei einer Auflösung von 305 MicroVolts pro Least Significant Bit (LSB)Es hat auch eine Genauigkeit von +/- 0,504% und eine Driftgenauigkeit und einen Fehler von +/- 63 ppm/Celsiusgrad und +/- 57 ppm/Celsiusgrad.Die 1746-NIO4I bietet Überspannung bei 220 Volt AC (RMS) oder 220 Volt DC (kontinuierlich)Die Stromausgänge verfügen über einen Lastbereich von 0 bis 500 mA mit einem Normalbereich von 0 bis 20 mA und einer Überbereichsfähigkeit von 5% mit einer Auflösung von 2,56348 microA pro LSB-Signal.Die 1746-NIO4I hat auch eine Gesamtgenauigkeit von ±0.541% mit einer Driftgenauigkeit von ±70 ppm/Celsiusgrad und einem Verstärkungs- und Versetzungsfehler von ± 0,516% und +/- 12 LSB.Das gesamte Modul verfügt über eine 500 Volt getestete Isolierung zwischen Feldern in der Verkabelung-zu-Hintergrund-Isolation und hat eine gesamte Aktualisierungszeit von 512 Mikrosekunden für alle KanäleDie Betriebstemperatur der 1746-NIO4I­Schienen liegt bei einer nicht kondensierenden relativen Luftfeuchtigkeit von 5 bis 95% zwischen 0 und 60 Grad Celsius.

Das 1746-NIO4I ist ein analogues Kombinationsmodul, das zwei (2) Spannungs- oder Stromdifferenzial, nicht isolierte Eingangskanäle und zwei (2) Spannungsausgangskanäle umfasst.Dieses Modul ist ein einzelnes Slot-Modul, das die Eingabe- und Ausgabefunktionen kombiniert

Dieses Kombinationsmodul ist kompatibel zur Verwendung mit Fest- oder Modularhardware des Typs SLC 500. Dieses Modul ist an einem beliebigen Schlitz im Hauptchassis zu installieren, mit Ausnahme des Schlüssels 0, an dem der Steuergerät montiert ist.Es kann auch in Erweiterungsmodulen oder Remote-E/A-Stationen installiert werdenBei Verwendung in Remote-E/Ausgangsstationen darf dieses Modul nicht in den Slot 0 installiert werden. Der genannte Slot ist für Kommunikationsadapter wie Remote I/O (RIO),Daten-Highway Plus (DH+) und Ethernet-Kommunikationsadapter.

Dieses Modul trägt dazu bei, Plattenplatz zu sparen und die verfügbaren Slots eines beliebigen SLC 500-Racks zu maximieren.Dieses Modul kann strategisch für eine ordnungsgemäße IO-Segmentierung installiert werden..

Die Module Strom-Eingangsbereich beträgt -20 bis +20 mA mit maximal zulässigen Nennwerten von -30 bis +30 mA. Bei Spannungseingang beträgt der zulässige Eingangsbereich -10 bis +10 V dc - 1 LSB.Der aktuelle Eingang wird auf -16 umgerechnet.,384 bis +16,384 Rohdaten und Spannungssignal wird in -32,768 bis +32,767 Rohdaten übersetzt. Die Konverter-Auflösung der Eingabebereiche beträgt 16 Bit mit einer Wiederholbarkeit von +/- 1 LSB. Für den Ausgabeanteil,Konverter Auflösung ist 14 Bit mit Nichtlinearität 00,05 Prozent.

Das Allen-Bradley 1746-NIO4I ist ein SLC 500 Analogkombinationsmodul.Dieses Modul wird mit SLC 500 Fest- oder Modulhardware verwendet.
