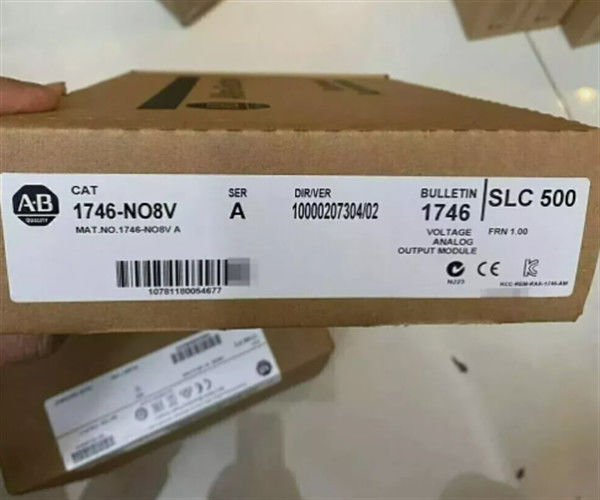

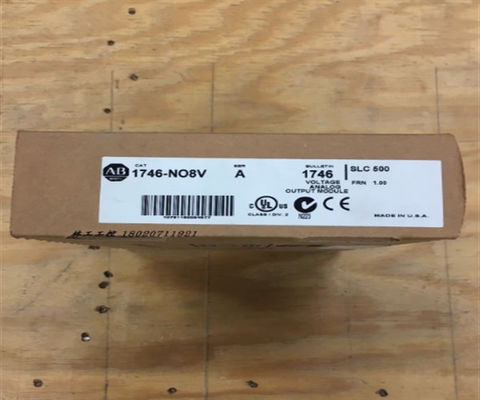

1746-NO8V Allen-Bradley 1746 Analog-Ausgabe-Modul Teilnummer 1746-NO8V Temperaturbewertung -20...55 °C -4...131 °F

Beschreibung von 1746-NO8V

Das Allen-Bradley 1746-NO8V ist ein analoges Ausgangsmodul, das für die Verwendung mit SLC 500-Controllern kompatibel ist. Dieses Modul liefert ein Spannungsausgangssignal im Bereich von ±10,25 VDC. Dieses Modul eignet sich ideal zur Steuerung modulierender Geräte wie Ventile, Dämpfer, Frequenzumrichter (VFD), Jalousien und anderer Geräte, die mit analogen Signalen arbeiten.

Der 1746-NO8V verfügt über acht (8) Ausgangskanäle mit einer Auflösung von 16 Bit oder 320 µV/Zählung. Es verfügt über eine Ausgangskodierung von 32.768 bis +32.767 und verfügt über ein integriertes R-2R-Ladder-Netzwerk als Digital-Analog-Umwandlungsmethode (DAC). Er verfügt über eine Ausgangssprungantwort von 1 ms oder 0 bis 95 % des Skalenendwerts mit einer individuellen Kanalaktualisierungszeit von 5 ms zur Aktualisierung aller 8 Kanäle für Klasse 1 und 10 ms zur Aktualisierung aller 8 Kanäle für Klasse 2.

Der 1746-NO8V hat eine Gesamtgenauigkeit von 0,1 % des Skalenendwerts bei 25 °C und 0,2 % des Skalenendwerts bei 60 °C mit einer maximalen Gesamtgenauigkeitsdrift von ±33 ppm/°C des Skalenendwerts. Es hat einen Lastbereich von 1 kOhm und mehr und einen Laststrom von 10 mA (maximal).

Die spezifischen Nennausgangsspannungen des 1746-NO8V betragen -10 bis +10 VDC; -10,25 bis +10,25 VDC; 0 bis 10 VDC; 0 bis 5 VDC und 1 bis 5 VDC. Konvertierte analoge Daten, die für jeden Kanal konfigurierbar sind, sind skalierte technische Einheiten, skaliert für PID, proportionale Zählungen, 1746-NO4-Format und benutzerdefinierte Skalierung, während optionale Ausgangsdatenparameter benutzerdefinierte Skalierungsgrenzen, Ausgangsklemmgrenze, Ausgangsalarmgrenzen und Rampenrate sind /Limit, Voreingestellter Fehlerwert, Ausgangsverhalten bei Fehlerbedingung (Zurücksetzen, Halten, Voreinstellen), Alarmsperre und Zurücksetzen von gesperrten Alarmen.

Der 1746-NO8V verfügt über eine Gesamtausgangsleistung der Backplane von 5,6 W und eine vom Benutzer optionale Gleichstromquelle mit einer Nennleistung von 24 V Gleichstrom. Er verfügt über einen Ausgangsspannungsbereich von ±10,25 V DC und verwendet einen R-2R-Ladder-Digital-Analog-Wandler mit einer Kanalauflösung von 16 Bit (320 µV/Zählung). Der 1746-NO8V hat eine Ausgangsschrittantwortzeit von 1 ms und benötigt etwa 5 ms, um Signale auf allen 8 Kanälen zu aktualisieren. Der Lastbereich an den Ausgängen des 1746-NO8V kann über 1 KΩ liegen und der maximale Laststrom an den Ausgängen beträgt 10 mA. Der 1746-NO8V hat eine Ausgangsimpedanz von weniger als 1 Ω und eine Bereichsüberschreitungsfähigkeit von 2,5 % (±10,25 V). Es bietet eine Gesamtausgangsgenauigkeit von 0,2 % mit einer Driftgenauigkeit von ±33 ppm/°C und einen Verstärkungsfehler von 0,15 % mit einem OFFSET-Driftfehler von ±0,53 LSB/°C. Der 1746-NO8V bietet eine Schaltkreisisolierung zwischen der Feldverkabelung und der Rückwandplatine, um das Gehäuse zu schützen. Der Prozessor wird bei 500 V DC getestet und verwendet LED-Leuchten, um den Modul- und Kanalstatus anzuzeigen. Es verfügt über einen Betriebstemperaturbereich von 0–60 °C bei einer nicht kondensierenden relativen Luftfeuchtigkeit von 5–95 % und ist CUL- und CE-zertifiziert für den Einsatz in Gefahrenbereichen der Klasse I, Division 2. Der 1746-NO8V hat eine Betriebsstoßfestigkeit von 30 G und eine Vibration von 5 G bei 10–500 Hz.

Das Allen-Bradley 1746-NO8V ist ein SLC 500-Analogausgangsmodul. Dieses Modul verfügt über acht (8) Single-Ended-Analogausgangskanäle, die einen Ausgangsspannungsbereich von ±10,25 V DC liefern. Es verfügt über eine 16-Bit-Auflösung von 320 µV/Zählung mit einer Gesamtgenauigkeit von 0,1 % des Skalenendwerts bei 25 °C und 0,2 % des Skalenendwerts bei 60 °C.
