IMDSI22. Bailey. Digitales Eingangsmodul 24-125VDC/VAC 16 Punkt NET 90

IMDSI22. Bailey. Digitales Eingangsmodul 24-125VDC/VAC 16 Punkt NET 90

Beschreibung des IMDSI22

Das Digital Slave Input Modul (IMDSI02) ist eine Schnittstelle, mit der sechzehn separate Prozessfeldsignale in das Infi 90 Prozessmanagementsystem übertragen werden.Diese digitalen Eingaben werden von den Mastermodulen zur Überwachung und Steuerung eines Prozesses verwendet..
Diese Anleitung erklärt die Eigenschaften, Spezifikationen und Funktionsweise des Slave-Moduls und beschreibt die Verfahren, die Sie befolgen müssen, um ein IMDSI02-Modul einzurichten und zu installieren.und erklärt Statusindikatoren, die bei Systemtests und Diagnose helfen.
Der Systemingenieur oder Techniker, der das IMDSI02 verwendet, sollte diese Anleitung vor der Installation und Bedienung des Slave-Moduls lesen und verstehen.Ein vollständiges Verständnis des Infi 90-Systems ist für den Benutzer von Vorteil..

Das Digital Slave Input Modul (IMDSI02) bringt 16 separate digitale Signale für die Verarbeitung und Überwachung in das Infi 90-System.Es verbindet Prozessfeldinputs mit dem Infi 90 ProzessmanagementsystemEin Kontaktschließ, ein Schalter oder ein Magnet ist ein Beispiel für ein Gerät, das ein digitales Signal liefert.
Dieses Handbuch erläutert den Zweck, den Betrieb und die Wartung des Digital Slave Input-Moduls (DSI).Abbildung 1-1 zeigt die Kommunikationsstufen von Infi 90 und die Position des DSI-Moduls innerhalb dieser Ebenen.

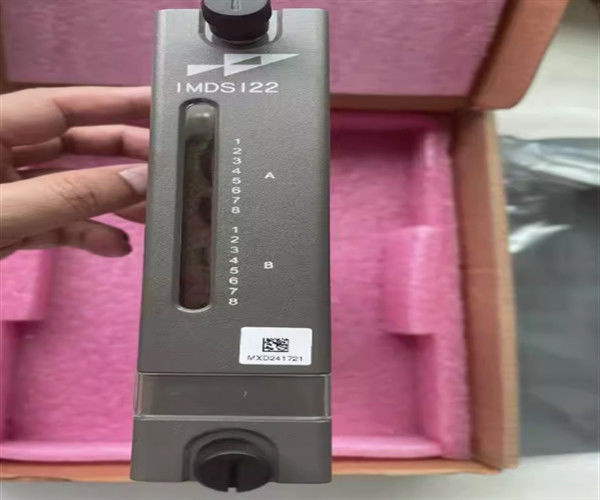

Das DSI besteht aus einer einzelnen Leiterplatte, die einen Schlitz in einer Modulmontageeinheit (MMU) einnimmt.Zwölf Eingänge sind voneinander isoliertDie beiden übrigen Paare haben gemeinsame positive Eingangsleitungen.Sechzehn LED-Zustandsanzeiger auf der Vorderseite (Gruppe A und Gruppe B) zeigen den Eingangszustand an..
Das Sklavenmodul verfügt über drei Kartenkanteleien für externe Signale und Stromversorgung (P1, P2 und P3).P2 verbindet das Modul mit dem Slave-Expander-Bus, um mit einem Master-Modul zu kommunizieren (siehe Tabelle 5-2).Die digitalen Signale werden über den Steckverbinder P3 mit einem Kabel, das an eine Termination Unit (TU) oder ein Termination Module (TM) angeschlossen ist, eingegeben (siehe Tabelle 5-3).
Die Endblöcke (physische Anschlussstellen) für die Feldverkabelung befinden sich auf der TU/TM.

Häufige Fragen:

F: Welcher Markenname trägt das Produkt?

A: Der Markenname des Produkts ist ABB.

F: Welche Modellnummer hat das Produkt?

A: Die Modellnummer des Produkts istP-HC-BRC-10000000.

F: Wo wird das Produkt hergestellt?

A: Das Produkt wird in FI hergestellt.

F: Welche Zahlungsbedingungen sind verfügbar?

A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.

F: Wie lange dauert die Lieferzeit für das Produkt?

A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
