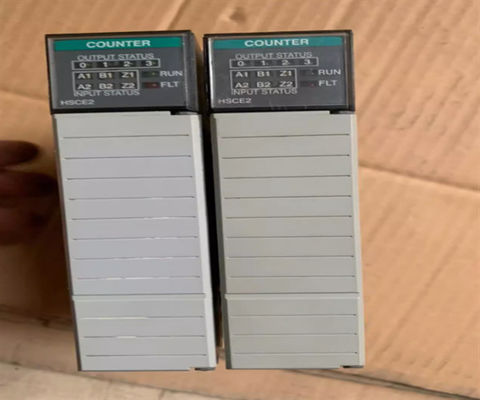

Allen-Bradley 1746-HSCE2 1746 SLC-System, Mehrkanal-Hochgeschwindigkeitszählermodul

Beschreibung von 1746-HSCE2

Das Allen-Bradley 1746-HSCE ist ein High-Speed-Zählermodul aus der SLC 500 Produktfamilie.Es kann lokal installiert werden, entlang der SLC500-CPU oder aus der Ferne entlang eines SLC500-Kommunikationsadapters.

Der 1746-HSCE wird für bidirektionale Zählanforderungen, Bewegungserkennung, Totalität und andere Anwendungen verwendet, die die Verarbeitung von High-Speed-diskreten Eingaben erfordern.Dieses Modul findet sich typischerweise in Anwendungen zur Fabrikautomation.Dieses Hochgeschwindigkeitszählermodul kann so konfiguriert werden, dass es in verschiedenen Modi wie Range-Modus, Rate-Modus und Sequencer-Modus arbeitet.

Die 1746-HSCE verfügt über Eingabe A, B und Z mit einer Nenn-Eingabe-Spannung von 5 VDC für Differenzialverkabelung und 0-5 VDC für Einfachverkabelung.Es akzeptiert eine minimale Pulsbreite von 10 μs mit einer Pulstrennung von 4.5 μs. Die akzeptierten Eingabefrequenzen dieser Eingabesätze hängen vom konfigurierten Modulmodus ab. Bei Betrieb im Sequenzermodus beträgt die kompatible maximale Eingabefrequenz 50 kHz und 32 kHz.767 kHz bei Betrieb im BereichsmodusDarüber hinaus verfügt der 1746-HSCE über einen Grenzschalter mit einem Spannungsbereich von 3,8-5,4 VDC, 9,4-16,5 VDC und 16,5-30 VDC @ 5 VDC, 12 VDC und 24 VDC Nennspannungen.

Die 1746-HSCE verfügt außerdem über vier (4) offene Kollektor-Ausgänge, die bei Spannungsstufen von 4,5 bis 10 V DC und (Schalter 2 eingeschaltet) und 10 bis 30 V DC (Schalter 2 ausgeschaltet) mit einem eingeschalteten Strom von 16 mA bei 4 arbeiten.5V dc 40 mA bei 10V dc und 40 mA bei 10V dc 125 mA bei 30V dc.

Für die Fehlerbehebung und Diagnose verfügt es über integrierte Diagnose-LEDs wie CPU-Fehler-LEDs, Fehlercode, Fehlercode.Es ist für den Einsatz in einer industriellen Umgebung bestimmt und muss in einem NEMA-geprüften Gehäuse installiert werden..

Das Allen-Bradley 1746-HSCE ist ein High-Speed-Zählermodul. Dieses Modul ist Teil der SLC500 Programmierbare Logik Controller (PLC) Plattform. Es verfügt über bidirektionale Zählung und kommt mit Eingängen A,B und Z mit Nennsignalspannungen von 5VDC-Differential-Eingang und 0-5VDC-Einzelend-Eingang mit einer maximalen Eingangsfrequenz von 50 kHz kompatibelEs verfügt außerdem über einen Limit-Switch-Eingang und vier (4) offene Kollektor-Ausgänge. Es kann so konfiguriert werden, dass es im Bereich, Rat und Sequenzer-Modus arbeitet.
