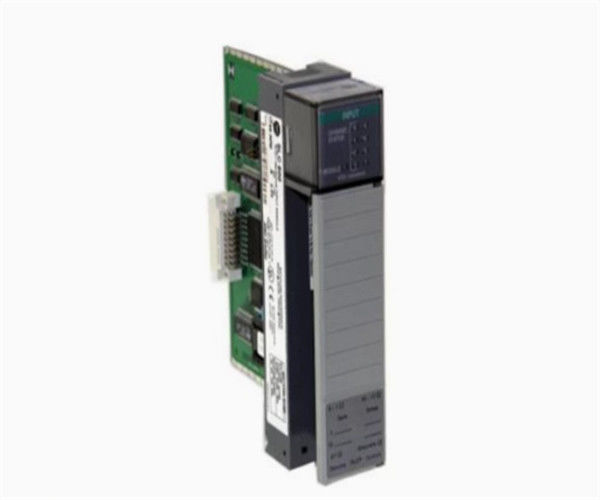

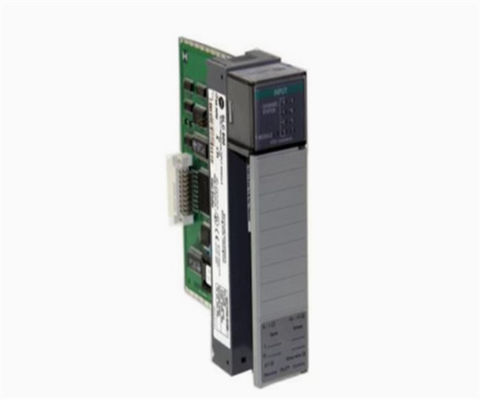

1746-NR8 -- Allen Bradley RTD/Widerstands-Analog-Eingangsmodule

Beschreibung von 1746-NR8

Das 1746-NR8 ist ein Widerstandstemperaturdetektor (RTD) /Widerstandsmodul. Dieses Modul nimmt Widerstandssignale von RTD-Sensoren wie Platin (385) 100, 200, 500 und 1000; Platin (3816) 100 an.,200, 500 und 1000; Kupfer (426) 10, Nickel (618) 120, Nickel (672) 120 und Nickeleisen (518) 604 und direkte Widerstandswerte von 0 bis 150 Ohm, 0 bis 500 Ohm, 0 bis 1000 Ohm und 0 bis 300 Ohm.

Dieses Modul wird ausschließlich für SLC 500-Systeme verwendet. Es kann speziell mit den zwei (2) Varianten von SLC 500 wie Fixed und modularer Hardware verwendet werden.Es nimmt einen einzigen Schlitz eines verwendeten Fahrwerks ein und benötigt stattdessen keine externe Stromversorgung, wird dieses Modul von der von der Systemstromversorgung erzeugten Backplane-Leistung betrieben.

Dieses Modul wird hauptsächlich für Temperaturanwendungen verwendet, da FTE-Sensoren speziell zur Messung von Temperaturwerte verwendet werden.Die Widerstandsfähigkeit dieses Moduls ist für die Messung von Verschiebungen oder Bewegungen oder mechanischen Vorrichtungen anwendbar.In der Regel wird es zur Messung der Fahrlänge, der Bewegung durch die Abnahme und Erhöhung der Widerstandswerte verwendet.

Dieses Modul unterstützt 2-Draht-, 3-Draht- und 4-Draht-RTD-Sensoren. Für eine 2-Draht-RTD sind die empfohlenen Drähte Belden 9501 abgeschirmtes Kabel oder gleichwertig. Für eine 3-Draht- oder 4-Draht-RTD,Gebrauchen Sie Belden 9533 oder Belden 83503 KabelFür eine 2-Wire RTD ist es nicht zu vermeiden, lange Kabelläufe zu vermeiden, da dies die Messgenauigkeit verringert.die Wirkung oder lange Drähte kann durch die Verwendung eines niedrigeren Abmessung Kabel wie ein AWG # 16 Draht anstelle von AWG # 24 minimiert werdenDie Anschlüsse des abnehmbaren Terminalblocks (RTB) sind nur für die Verbindung mit einem einzigen Draht vorgesehen.

Der Kanalstatus kann über den LED-Anzeiger überwacht werden, während der Modulbetrieb über den LED-Statusanzeiger überwacht werden kann.Dieses Modul verfügt über einen Digitalfilter mit niedrigem Durchgang und ein programmierbares EingangsfilterDie Analog-Digital-Umwandlung des Moduls erfolgt durch Sigma-Delta-Modulation.Der automatische Kalibrierungsprozess erfolgt jedes Mal, wenn das Modul eingeschaltet wird, das auch zu einem bestimmten Zyklus alle 5 Minuten programmierbar ist.Die auf dem Modul 1746-NR8 vorhandenen RTD-Typen sind Kupfer, Platin, Nickel-Eisen und Nickel. Der mit diesem Modul kompatible Endblock ist ein Allen-Bradley 1746-RT-35 Endblock.Der Hintergrundstromverbrauch des Moduls 1746-NR8 beträgt maximal 1Der Stromverbrauch des 1746-NR8 ′ beträgt 100 mA bei 5 Volt Gleichstrom und 55 mA bei 24 Volt Gleichstrom.Die maximale gemeinsame Spannung beträgt +/- 1 Volt., während die maximal dauerhaften Überlastungen +/- 5 mA für den Strom und +/- 5 Volt Gleichstrom betragen.Die Isolationsspannung des Moduls 1746-NR8 ist kontinuierlich bei 5 Volt Gleichstrom zwischen den Kanälen und 500 Volt Wechselstrom für 1 Minute zwischen den Eingängen und dem HintergrundDer Betriebstemperaturbereich beträgt 32 bis 140 Grad Fahrenheit, der Lagertemperaturbereich beträgt -40 bis 185 Grad Fahrenheit,und eine relative Luftfeuchtigkeit von 5 bis 95% ohne Kondensation.

Das Allen-Bradley 1746-NR8 ist ein SLC 500 RTD/Resistance Analog Input Modul. Dieses RTD/Resistance Analog Input Modul verfügt über acht (8) Kanäle, die für RTD-Sensoren wie Platin (385),Platin (3916)Es ist auch für direkte Eingänge von Widerstandsgeräten kompatibel. Dieses Modul ist kompatibel für Fixed Style und Modular Style SLC 500.
