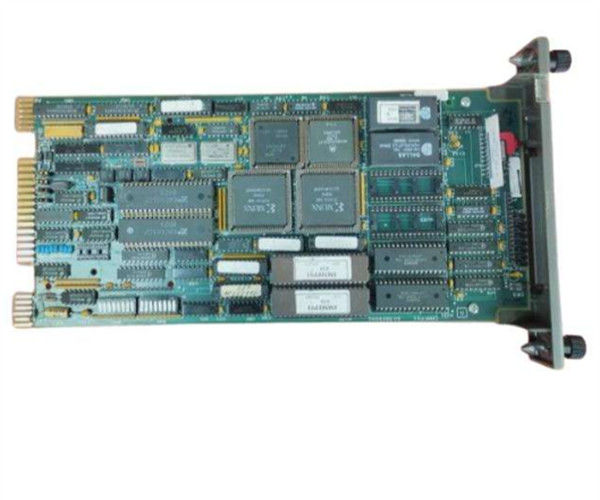

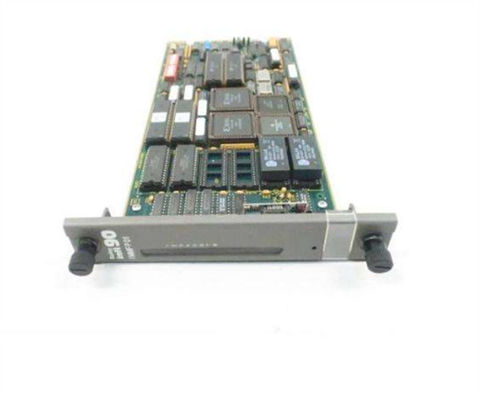

Bailey-Steuerungen IMMFP01 infi90 Multifunktionsprozessor-Schnittstellenmodul mit DI-Kanaltyp

Bailey Steuerelemente IMMFP01 infi90 Multifunktionsprozessor-Schnittstellenmodul

Beschreibung Impfstoff

Das Multifunktionsprozessormodul IMMFP01 ist ein leistungsfähiger eigenständiger Steuergerät für den Einsatz in komplexen Steuerungsanwendungen.Es verfügt über die für fortschrittliche Steuerungsanwendungen erforderlichen Verarbeitungsgeschwindigkeiten und SpeicherkapazitätenDas IMMFP01-Modul ist ein benutzerkonfigurerbares Gerät, das Prozess-Eingaben und -Ausgänge über eine Vielzahl von analogen und digitalen E/A-Modulen empfängt.
Dieses Bedienhandbuch enthält Informationen zur Funktionsweise des IMMFP01-Moduls und zur Installation, Konfiguration, Bedienung und Fehlerbehebung des Moduls.

Das IMMFP01-Multi-Function Processor Module (MFP) ist eines der Arbeitspferde der INFI 90®-Steuerungsmodullinie.Batch- und fortschrittlicher Controller, der leistungsstarke Lösungen für Prozesssteuerungsprobleme bietetEs befasst sich auch mit den Anforderungen an die Datenerfassung und Informationsverarbeitung und stellt echte Peer-to-Peer-Kommunikation bereit.Das umfassende Satz von Funktionscodes, das von diesem Modul unterstützt wird, kann auch die komplexesten Steuerungsstrategien bewältigenDas INFI 90-System verwendet verschiedene analoge und digitale E/A-Module zur Kommunikation mit und Steuerung des Prozesses.Das MFP-Modul kommuniziert mit höchstens 64 E/A-Modulen in jeder Kombination (siehe Abbildung 1-1)..
Das MFP-Modul verfügt über drei Betriebsarten: Ausführen, Konfiguration und Fehler. Im Ausführungsmodus führt das MFP-Modul Steueralgorithmen aus, während es sich ständig auf Fehler überprüft.Wenn ein Fehler festgestellt wird, die Front-LEDs zeigen einen Fehlercode an, der der Art des festgestellten Fehlers entspricht. Im Konfigurationsmodus ist es möglich, vorhandene Steueralgorithmen zu bearbeiten oder neue hinzuzufügen.Das MFP-Modul führt keine Steuerungsalgorithmen ausWenn das MFP-Modul im Ausführungsmodus einen Fehler feststellt, geht es automatisch in den Fehlermodus.
Eine CPU-zu-CPU-Kommunikationsverbindung von einem Megabyte ermöglicht es dem MFP-Modul, redundante Prozessoren aufzunehmen.Diese Verbindung ermöglicht es einem Backup-MFP-Modul, im Warte-Hot-Standby-Modus zu warten, während das primäre MFP-Modul die Steuerungsalgorithmen ausführt. Wenn das primäre MFP-Modul aus irgendeinem Grund ausgeschaltet wird, erfolgt eine störungsfreie Übertragung der Steuerung auf das Backup-MFP-Modul.

Die Leistungsarchitektur des Harmony Modular Power System II ist so konzipiert, dass es leicht an die Anforderungen der Anwendung angepasst werden kann.Wenn zwei Stromquellen verwendet werden, kann das Modular Power System II in zwei Abschnitte mit vier Strommodul-Slots pro Abschnitt aufgeteilt werdenDiese 2N-Split-Architektur bietet die höchste Leistungsbereitschaft.Jeder Abschnitt liefert unter normalen Bedingungen nur 50 Prozent der Last, kann aber unter Ausfallbedingungen 100 Prozent der Last liefernDie geringe Belastung bei 50 Prozent der Kapazität gewährleistet eine lange Lebensdauer.
Wenn nur eine Stromquelle zur sicheren Stromversorgung des modularen Stromsystems II verwendet wird, werden die beiden Abschnitte der Split-Architektur zusammengebunden, um eine N+x-Stromarchitektur zu schaffen.Jedes Leistungsmodul wird von einer Quelle versorgt und teilt die Last gleichmäßig

Spezifikationen von Impfstoff

• Mikroprozessor:

  • 32 Bit Prozessor (16-Bit externer Bus)
  • Betriebsgeschwindigkeit: 16 MHz

• Gedächtnis:

  • Gesamtspeicher:
    • 512 Kbyte ROM
    • 256 Kbyte RAM
    • 64 Kbyte NVRAM
  • Verfügbarer Speicher:
    • 163,248 Bytes RAM
    • 62,656 Bytes NVRAM

• Leistungsbedarf:

  • +5 VDC @ 2 A (typisch 10 W)

• Serielle Ports:

  • zwei RS-232-C-Anschlüsse oder
  • Ein RS-485- und ein RS-232-C-Port
  • Datenrate: bis zu 19,2 kBaud

• Unterstützung der Station:

  • 64 Seriestationen mit einer Leistung von 40 kBaud (IISAC01)
  • Acht 5-kbaud-Seriestationen (NDCS03 oder NDIS01)

Häufige Fragen:

F: Welcher Markenname trägt das Produkt?

A: Der Markenname des Produkts ist ABB.

F: Welche Modellnummer hat das Produkt?

A: Die Modellnummer des Produkts istIIMPM01.

F: Wo wird das Produkt hergestellt?

A: Das Produkt wird in FI hergestellt.

F: Welche Zahlungsbedingungen sind verfügbar?

A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.

F: Wie lange dauert die Lieferzeit für das Produkt?

A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
