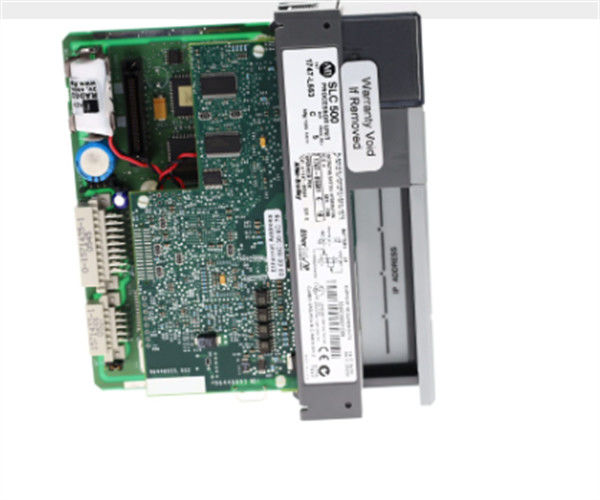

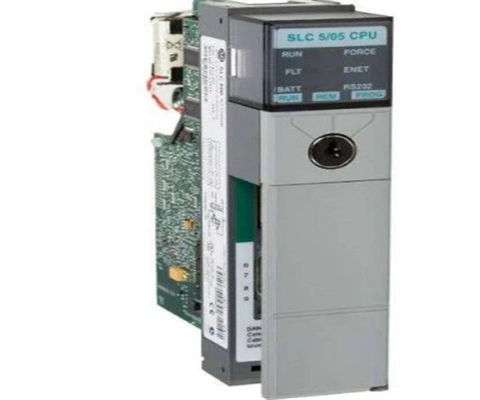

Allen-Bradley 1747-L553 SLC 5/05 Prozessor 64K Speicher, Modul der Serie D

Beschreibung von 1747-L553

Das Allen-Bradley/Rockwell Automation 1747-L553-Modul ist ein CPU- oder Zentralprozessor-Einheit-Modul der Allen-Bradley SLC 500 und SLC 5/05-Serie.Diese CPU hat CMOS-RAM eingebaut, die Batterie-Backup unterstützt, und es kann auch ein Allen-Bradley 1747-M13 Speichermodul unterstützen, das es mit 64 K zusätzlichem Speicher versorgt.oder ASCII-PortDiese CPU ist eine der flexibelsten CPUs der SLC 500- und SLC 5/05-Serie, da sie bis zu 64 Verbindungen verarbeiten kann.Dies bedeutet, dass das CPU-Modul 1747-L553 mit 64 Geräten oder Anwendungen gleichzeitig kommunizieren kann.

Technische Spezifikation von 1747-L553

Informationen über 1747-L553


Der 1747-L553 ist ein SLC 5/05-Prozessor, der zur SLC 500 Programmierbare Logik-Controller (PLC) -Plattform gehört.Dieser Controller hat den höchsten Speicher unter der SLC 5/05 Kategorie, die 64 KB SpeicherEs verfügt über einen integrierten RS32-Sub-D 9-Pin-Konnektor für die Einrichtung von Peer-to-Peer-Kommunikation mit lokal installiertem Human Machine Interface (HMI) oder einem Programmierwerkstation.Es hat auch ein integriertes Ethernet, das ideal für die Kommunikation über große Entfernungen verwendet wirdEs ist auch ideal, um gleichzeitig mehrere Geräte zu verbinden.Diese zwei (2) Anschlüsse können gleichzeitig verwendet werden, ohne die logische Ausführung des Prozessors zu beeinträchtigen..

Dieser Controller ist ideal für mittlere bis große Anwendungen geeignet. with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructions. Es kann in der Fabrik-Automatisierung, Prozess-Automatisierung auch in Bewegung und Positionskontrolle Anforderungen verwendet werden.

Es ist auch in der Lage, Nachrichten an andere Allen-Bradley PLC-Plattformen wie PLC 5, CompactLogix und ControlLogix über ein spezifiziertes Kommunikationsprotokoll zu senden.Obwohl mit Ethernet- und RS232-Ports integriert, dieser Prozessor kann mit Kommunikationsadaptern wie Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet und DH485 installiert werden.

Es kann auf jedem SLC 500-Chassis installiert werden.

Die 1747-L553 kann für SCADA-Anwendungen alleine stehen oder im gesamten System verteilt werden.Der 1747-L553-Prozessor verfügt über einen Gesamtbenutzerspeicher von 64K Wörtern mit 60K Wörtern für Daten/Programme und 4K Wörtern nur für DatenEs verfügt über bis zu 4096 Eingänge, 4096 Ausgänge und 480 lokale analoge E/Ausgänge. Es verfügt über eine Programm-Scan-Zeit pro Schlüsselwort von 0,9 ms und 0,225 Millisekunden E/A-Scan-Zeit.Die 1747-L553 hat einen Backplane-Strom von 1 Ampere bei 5 Volt Gleichstrom und 0 Ampere bei 24 Volt GleichstromEs verfügt über maximal 3 lokale I/O-Chassis mit maximal 30 Modul-I/O-Slots im lokalen I/O-Chassis.

Für die Kommunikation verwendet es Ethernet- und RS-232-Ports, die für die Verbindung zum 1761-NET-AIC-Konverter konfiguriert werden können.Mit diesem Prozessor, Remote I/O Scanner Modul und DeviceNet Scanner Modul können zusätzlich installiert werden, um I/O über Universal Remote Link oder DeviceNet Netzwerk zu konfigurieren.Der 1747-L553 Prozessor bietet eine kürzere Bit-Instruktionsdurchführung von 0Es verfügt über alle Funktionen anderer SLC 5/03-Prozessoren wie Online-Programmierung, eine schnelle Schaltfläche von 0,37 Millisekunden und einen Ethernet-Port von 10/100 Mbps.Flash-Speicher-Upgrades, schwebende Komma Mathematik, und eine eingebaute Echtzeit-Uhr, Schlüssel-Schalter und Kalender.Die 1747-L553 ist für den Einsatz in sauberen und trockenen Industrieumgebungen mit einer Betriebstemperatur von 0 bis 60 Grad Celsius und einem Betriebsschlag von 30 G bestimmt.
