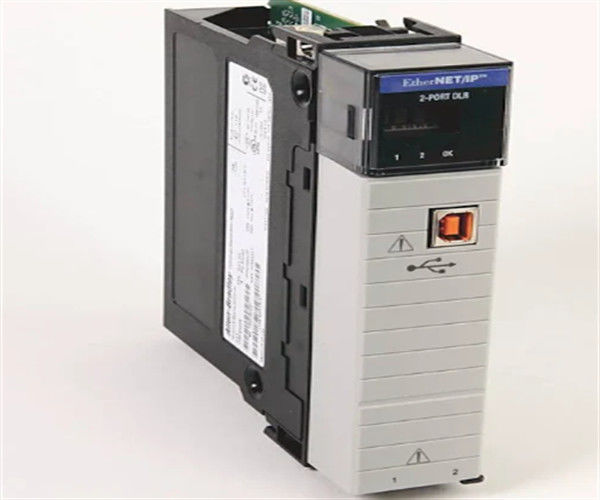

Beschreibung von 1756-EN3TR/A
Das Allen-Bradley 1756-EN3TR ist ein Kommunikationsbrückenmodul, das Teil der 2-Port-Modulreihe Allen-Bradley ControlLogix ist.Zwei 10-100 Mbps RJ-45-Ports mit eingebetteten Switches sind in diesem Modul enthaltenDer Controller unterstützt bis zu 128 CIP-Bewegungsachsen (Positionsschleife) und bis zu 255 Gesamtachsen, bis zu 128 TCP/IP-Verbindungen und 256 Logix-Verbindungen.Zu den besonderen Merkmalen des Allen-Bradley 1756-EN3TR gehört die eingebettete SchaltertechnologieDer Backplane-Strom (mA) beträgt 1A bei 5,1 V Gleichstrom und 3mA bei 24 V Gleichstrom.Der maximale Stromverbrauch des 1756-EN3TR beträgt 5.1W und die Stromverschwendung ist 5.1W. Es kommt mit einem USB-Anschluss.Die Isolationsspannung des 1756-EN3TR ist 30 Volt kontinuierlich mit einem offenen Gehäuse und die Betriebstemperatur beträgt 32-140 ° F.Es verfügt über eine Stromleistung von 1,2 Ampere, eine Wärmeabgabe von 21,28 BTU pro Stunde und eine Leistungsabgabe von 6,2 Watt.1 Watt mit einem Hintergrundstrom von 3 Milliampere und 24 V Gleichstrom und 1 Ampere bei 5 V GleichstromDas Modul 1756-EN3TR unterstützt die EtherNet/IP-Konnektivität und die linearen, Stern- und Geräteniveau-Ring-Topologien (DLR).Das EtherNet/IP ist ein offenes Industrienetzwerk-Standardprotokoll, das Echtzeit-Eingabe-/Ausgabe-Nachrichten-Austausch unterstützt.Das EtherNet/IP-Netzwerk verwendet sowohl Standard-Ethernet-Kommunikationschips als auch physische Medien für die Kommunikation.
Das 1756-EN3TR ist ein Ethernet-Kommunikationsmodul, das Teil der ControlLogix Programmable Automation Controller (PAC) -Plattform ist.Dies ist ein Optionsmodul, das auf jedem ControlLogix-Chassis installiert wird, egal ob es sich um eine lokale oder verteilte E/A-Station handeltDieses Modul fungiert speziell als Ethernet-Brückenmodul und verbindet Ethernet-fähige Prozessoren, Remote-E/Ausgangsstationen, Human Machine Interface (HMI),Aufsichtskontroll- und Datenerfassungssystem (SCADA) zu einem gemeinsamen Netz zur Durchführung des Hochgeschwindigkeitsdatenaustauschs.
Die 1756-EN3TR-Funktionen unterstützen die Linear- und Device Level Ring (DLR) -Topologie,Linear ist die minimale und einfachste Netzwerkverbindung, bei der ein einziger Lauf von Cat5- oder Cat6-Physikmedien zur Implementierung eines Ethernet-Netzwerks verwendet wirdEs bietet kein gewisses Maß an Redundanz, während Device Level Ring (DLR) eine hohe Verfügbarkeit und Redundanz bietet.
Die 1756-EN3TR-Funktionen unterstützen bis zu 128 TCP-Verbindungen, 256 Common Industrial Protocol (CIP) -Verbindungen und 128 Backplane- und 128 Ethernet-CIP-unverbundene Nachrichten.Diese Verbindungen können über die auf dem Modul installierten integrierten zwei (2) RJ45-Ethernet-Schnittstellen hergestellt werdenDieses Modul unterstützt eine Übertragungsgeschwindigkeit von 10/100 Mbps und deckt eine maximale Entfernung von 100 Metern ab, die durch Installation eines Ethernet-Switches oder eines Fiber-Media-Konverters erweitert werden kann.
Der 1756-EN3TR ist mit einem Stromverbrauch von 1 Ampere @ 5,1 Volt Gleichstrom und 3 Milliamper @ 24 Volt Gleichstrom mit einer Leistungsauflösung von 5,1 Watt und einer Wärmeablösung von 17 angetrieben.4 britische Wärmeeinheiten (BTU) pro Stunde.
Technische Spezifikationen für 1756-EN3TR
| Hersteller |
Rockwell Automatisierung |
| Wärmeabbau |
17.4 BTU/h |
| Machtverlust |
5.1 W |
| Teilnummer/Katalognummer |
1756-EN3TR |
| Marke |
Allen-Bradley |
| Kommunikationsanschluss: |
Zwei (2) Ethernet; ein (1) USB |
| Ethernet-Datenübertragungsgeschwindigkeit: |
10 /100 Mbps |
| Unterstützte Topologien: |
Liniärer / Geräteniveau-Ring (DLR) |
| USB-Datenübertragungsrate: |
12 Mbps |
| Aufbau: |
Jedes 1756er Fahrwerk |
| Hintergrundstrom: |
1.0 A bei 5,1 VDC; 3 mA bei 24 VDC |
| Breite des Schlitzes |
1 |
| Fahrgestell |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt sind. |
| Stromversorgung, Standard |
1756-PA72, 1756-PA75, 1756-PB72, 1756-PB75, 1756- PC75, 1756- PH75 |
| Stromversorgung, überflüssig |
Einheitliche Anweisungen für die Verwendung von Chemikalien |
| Integrierte Bewegung: |
Unterstützt |
| integrierte Bewegungsachsen: |
Bis zu 128 Achsen |
| Reihe |
ControlLogix ist nicht verfügbar |
| Modultyp |
Ethernet-Kommunikationsmodul |
| Standort |
Fahrwerk (jeweils) |
| Hintergrundstrom (5V) |
1 Ampere |
| Hintergrundstrom (24 Volt) |
3 Milliampere |
| Stromverbrauch |
5.1 Watt |
| Isolierspannung |
30 Volt kontinuierlich |
| Gehäuse |
Geöffnet |
| Betriebstemperatur |
32-140 Fahrenheit, 0-60 Grad Celsius |
| Aktuelles Rating |
1.2 Ampere |
| UPC-Kennzeichnung |
10612598849090 |
Das 1756-EN3TR ist ein ControlLogix-Kommunikationsmodul von Allen-Bradley.Es verfügt über zwei (2) Ethernet-RJ45-Schnittstellen, die eine Übertragungsrate von 10/100 Mbps und einen (1) USB-Kommunikationsanschluss unterstützen, der eine Übertragungsgeschwindigkeit von 12 Mbps unterstütztDieses Modul unterstützt Device Level Ring (DLR) und lineare Topologien und kann auf einem lokalen oder entfernten ControlLogix-Chassis installiert werden.
Das 1756-EN3TR ist ein ControlLogix-Kommunikationsmodul von Allen-Bradley.Es verfügt über zwei (2) Ethernet-RJ45-Schnittstellen, die eine Übertragungsrate von 10/100 Mbps und einen (1) USB-Kommunikationsanschluss unterstützen, der eine Übertragungsgeschwindigkeit von 12 Mbps unterstütztDieses Modul unterstützt Device Level Ring (DLR) und lineare Topologien und kann auf einem lokalen oder entfernten ControlLogix-Chassis installiert werden.
