Beschreibung von 1756-cn2r

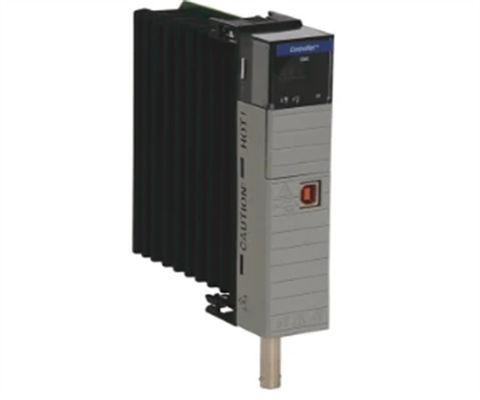

Das Allen-Bradley 1756-CN2R ist ein Controllogix-Kommunikationsmodul, das Teil der Logix Controller-Plattform ist. Dieses Modul wird in erster Linie zur Festlegung von Konnektivität in redundanter Steuernetz -Netzwerk -Topologie verwendet, da es zwei (2) BNC -Steuerungsports enthält. This module occupies a single sot of the cassis and may be installed to any available slot of standard chassis such as 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 and used with standard ControlLogix power supply particularly 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-Ph75/B und redundante Stromversorgung wie 1756-PA75R, 1756-PB75R, 1756-PSCA2. ControlNet Network ist ein Kommunikationsnetzwerk mit mehreren Knoten, das eine Koaxialkabel-Kofferraumlinie verwendet, wobei Knoten mithilfe von Tropfenkabeln an der Kofferraumlinie verbunden sind. Dieses bestimmte Modul verwendet 1786-RG6 Quad Shield RG6-Koaxialkabel für die Verbindung zum Netzwerk. Die Übertragungsgeschwindigkeit von bis zu 5 Mbit / s wird vom 1756-CN2R unterstützt. Neben den Dual ControlNET-Anschlüssen verfügt der 1756-CN2R auch mit einem (1) USB-Anschluss, der eine Übertragungsrate von 12 Mbit / s bei voller Geschwindigkeit unterstützt. Es kann nicht für Datenkommunikationszwecke verwendet werden. Dieses Modul gilt für die Implementierung der verteilten E/A -Topologie, da es bis zu 1000 Meter per Segment abdecken kann, was mit der Verwendung von Repeatern als Signal -Booster für Steuernetzsegmente, die länger als 1000 Meter verwendet wurden, leicht erweitert werden können. Es kann auch sein, mit HMI -Geräten (Human Machine Interface) und SCADA -Systemen (Aufsichtskontroll- und Datenerfassungen) zu kommunizieren. Es unterstützt bis zu 128 Logix -Verbindungen und maximal 131 Kommunikationsverbindungen.

Das 1756-CN2R-Steuerungsverbindungsverbindungen pro Kommunikationsmodul von Allen-Bradley ist ein Kommunikationsmodul, das an einem Steckplatz auf dem Controllogix-Gehäuse verbunden ist, das über das gemeinsame industrielle Protokoll (CIP) und ein Peer-to-Peer-Netzwerk für erweiterte Funktionen ein Steuerungsnetzwerk bietet. Es verfügt über einen redundanten Konfigurationstyp und kommuniziert mit einer Rate von 5 Mbit / s über maximal 99 Knoten. Der 1756-CN2R hat maximal 128 Logix-Kommunikationsverbindungen. Es hat einen Ziehstrom von 1300 mA bei 5,1 V DC und einen von 3 mA bei 24 V DC und löst 6,6 W Wärme bei 22,5 btu/h auf. Es verfügt über eine 30 -V -Gleichstrom -Isolationsspannung mit einer grundlegenden Isolierung, die zwischen dem ControlNet und dem System bei 500 V getestet wurde. Der 1756-CN2R verfügt über ein doppeltes ControlNET-BNC, einen ControlNET RJ45 und einen einzelnen USB 1.1-Port für die Verbindung und Kommunikation mit anderen Geräten. Es ist in einem offenen Gehäuseart geliefert und ist im T4 IEC -Temperaturcode und im T4A Nordamerika -Temperaturcode festgelegt. Die operative Temperatur von 1756-CN2R liegt zwischen 0 und 60 Grad. C (32 und 140 ° F) bei 5-95% nicht kondensierender relativer Luftfeuchtigkeit und eine operative Schockrate von 30 g und eine maximale Vibration von 2 g bei 10-500 Hz.

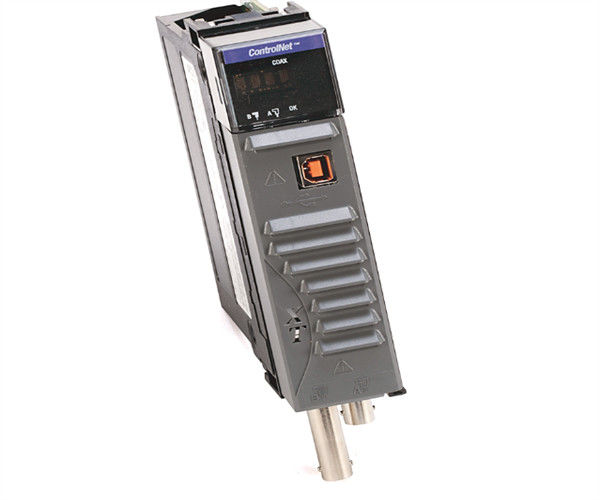

Das Allen-Bradley 1756-CN2R ist ein Kommunikationsmodul aus der Controllogix Controller-Plattform. Dieses Modul verfügt über zwei (2) ControlNET -BNC -Port, der eine Übertragungsgeschwindigkeit von 5 Mbit / s und einen (1) USB -Kommunikationsport unterstützt, der eine Datenrate von 12 Mbit / s unterstützt. Dieses ControlNET -Modul unterstützt redundante Steuernetz -Topologie. Mit diesem Modul können bis zu 128 Logix -Verbindungen hergestellt werden.
