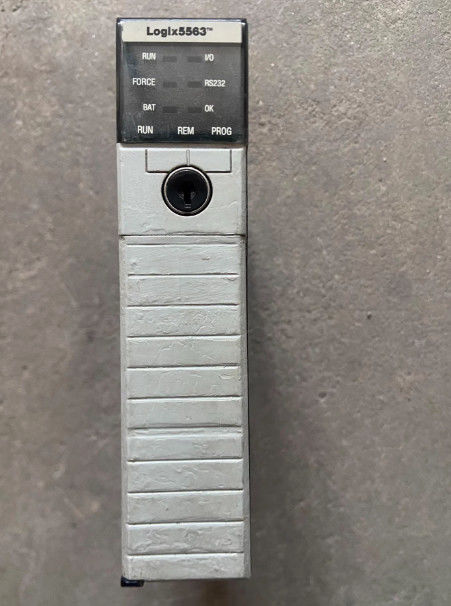

Beschreibung von 1756-L63

Der 1756-L63 ist ein Prozessormodul und Controller für die ControlLogix-Plattform, der von Allen-Bradley/Rockwell Automation hergestellt wird.Und es hat die Fähigkeit, 100 Programme pro Aufgabe zu erledigen., 32 einzelne Aufgaben ausführen und Ereignis-Aufgaben für alle Ereignis-Trigger abschließen.78 Pfund (0Wie andere Controller aus dieser Produktlinie ist auch der offenen 1756-L63 auf dem Chassis basiert und kann in jedem Slot installiert werden.Der Controller 1756-L63 verfügt über einen 8 MB großen Speicher, der für die Speicherung von Daten und Logik zur Verfügung stehtDarüber hinaus verfügt das Modul über einen E/A-Speicher von 478 KB, und die Benutzer können den Controller mit einem optionalen nichtflüchtigen Speicher aktualisieren.Es ist zu beachten, dass der Controller nur mit einer 128 MB 1784-CF128 CompactFlash-Speicherkarte kompatibel istDie Steuerung verfügt über eine grundlegende Isolierung, die bei 720 Volt Gleichstrom für 60 Sekunden getestet wurde und eine kontinuierliche Isolationsspannung von 30 Volt hat.

Der Steuergerät hat eine Leistungsaufnahme von 3,5 Watt, während die Wärmeabnahme 11,9 BTU pro Stunde beträgt.mit einer Leistung von 14 mA bei 24 Volt GleichstromWenn es um die Kommunikation geht, kommt der 1756-L63 mit einem eingebauten RS-132-Port, obwohl der Controller andere Kommunikationsmodule wie das ControlNet, SynchLink,und die Data Highway Plus-Module um nur einige zu nennen.Dies bedeutet, dass die Nutzer das am besten geeignete Kommunikationsmodul auswählen und auch die Module entsprechend ihren Bedürfnissen wechseln können.Die maximale Vibration, die dieser Prozessor verarbeiten kann, beträgt 2 g bei 10 bis 500 Hertz.Das beweist, dass die 1756-L63 für raue Umgebungen ausgelegt ist.Das Modul kann Betriebstemperaturen von bis zu 60 Grad Celsius (140 Grad Fahrenheit) in einer Umgebung mit 5 bis 95% relativer Luftfeuchtigkeit standhalten.

Technische Spezifikationen von 1756-L63

• Modell: 1756-L63/A
• Typ: ControlLogix 8 MB Speichercontroller
• Speicherkapazität: 8 MB Benutzerspeicher
• Stromversorgung: 24 V Gleichstrom
• Stromverbrauch: 2,5 W
• Betriebstemperaturbereich: 0°C bis 55°C (32°F bis 131°F)
• Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend
• Abmessungen: 5,08 cm x 10,8 cm x 17,8 cm (2 Zoll x 4,25 Zoll x 7 Zoll)
• Gewicht: 0,99 Pfund
• Anbauart: DIN-Schiene
• Schutznummer: IP20
• Kommunikationsanschlüsse: 1 serieller RS-232-Port
• Programmscanningzeit: 0,08 ms
• Aufgaben: 32 Aufgaben mit bis zu 100 Programmen pro Aufgabe
• E/A-Speicher: 478 KB
• Nichtflüchtige Speicher: 128 MB
• Akku: Kompatibel mit 1756-BA1 oder 1756-BATM
• Unterstützte Netzwerke: Ethernet/IP, ControlNet, DeviceNet, Data Highway Plus, Fernübertragung, SynchLink

Der 1756-L63 ist ein Programmierbarer Automationscontroller (PAC) von Allen-Bradley.Dieser Controller ist mit einer RS232 seriellen Kommunikationsoberfläche als primärer Kommunikationsanschluss ausgestattet, unterstützt dieser Controller jedoch andere Kommunikationsprotokolle wie EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink und andere Kommunikationsprotokolle von Drittanbietern durch Installation von Allen-Bradley-Kommunikationsadaptern und Partnermodulen.

Der 1756-L63 ist ein Chassis-basierter Controller, der mit einer Vielzahl von ControlLogix-Chassis wie 1756-A4, 1756-A7, 1756-A10, 1756-A13 und 1756-A17 ausgestattet ist.Es ist auch kompatibel für den Einsatz mit Standard- und Redundant-Stromversorgungen wie 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 bzw. 1756-PA75R, 1756-PB75R, 1756-PSCA2.Es unterstützt die Implementierung von Steuerungsredundanz sowie integrierter Bewegung mit Hilfe eines seriellen Echtzeitkommunikationssystems (SERCOS), Analogoptionen über Encoder-Eingang, LDT-Eingang, SSI-Eingang und Bewegung über Ethernet-I/P-Netzwerk.

Dieser Controller verfügt über einen Benutzerspeicher von 8 MB und einen E/A-Speicher von 478 KB. Es kann nur über den 1784-CF128 mit nichtflüchtiger Speicherspeicherspeicherung hinzugefügt werden, der eine Speichergröße von 128 MB hat.Dieser Controller unterstützt bis zu 128,000 Discrete Input und Output und 4000 Analog Input und Output Signale. Es verwendet Batterie-backed-Random Access Memory (RAM) mit Batterieteilnummern von 1756-BA1, 1756-BATM,1756-BATA für Steuergeräte der Serie A und 1756-BA2 für Steuergeräte der Serie B.

Der Controller 1756-L63 verfügt über einen eingebauten RS-132 seriellen Kommunikationsanschluss. Zu den für diesen Controller verfügbaren Kommunikationsoptionen gehören DeviceNet, ControlNet, EtherNet/IP, SynchLink, Remote I/O,Daten-Highway Plus, sowie Prozess- und Geräte-Netzwerke von Drittanbietern.und die DF1-Full/Half-Duplex-ModuleDie Kontinuis-Isolationspannung des 1756-L63-Controllers beträgt 30 Volt und verfügt über einen grundlegenden Isolationstyp. Es wurde auch für 60 Sekunden bei 720 Volt Gleichstrom getestet.Es hat eine Energieverteilung von 3.5 W und eine Wärmeabgabe von 11,9 BTU/Stunde. Seine Stromentnahme bei 5,1 Volt Gleichstrom beträgt 1200 mA und seine Stromentnahme bei 24 Volt Gleichstrom beträgt 14 mA. Er hat eine Vibration von 2 g bei 10 bis 500 Hertz.Die Steuerung 1756-L63 hat einen Betriebsschlag von 30 g und einen Nichtbetriebsschlag von 50 gDie Betriebstemperatur beträgt zudem 0 bis 60 Grad Celsius und die Nichtbetriebstemperatur beträgt -40 bis 85 Grad Celsius.Die Umgebung hat auch eine maximale Lufttemperatur von 60 Grad Celsius..
