Beschreibung von 1756-OA16I

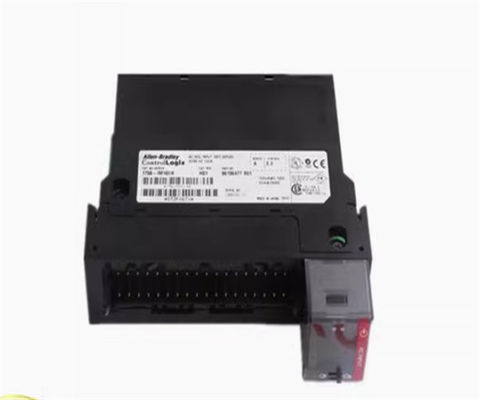

Das Allen-Bradley 1756-OA16I ist ein Sechzehn (16) Kanal diskretes Ausgangsmodul aus der Produktfamilie ControlLogix.Dieses Modul liefert einen Ausgangsspannungsbereich von 75-265 VAC mit einer Frequenz von 47-63 Hz, während die Nennspannung 120 / 240 VAC und eine Frequenz von 50/60 Hz beträgt.

Der Allen-Bradley 1756-OA16I erfordert die Verwendung von Removable Terminal Block (RTB) zur Bereitstellung von Verkabelungsanschlüssen an die elektrischen Belastungen, die an jeden der Ausgangskanäle des Moduls angeschlossen sind.Kompatible Endgeräte sind 1756-TBCH und 1756-TBS6HJeder Kanal dieses Moduls hat eine Ausgangsverzögerungszeit von 9,3 ms @ 60 Hz und 11 ms @ 50 Hz, sowohl für den Übergang von Off zu On als auch für den Übergang von On zu Off.Dieses Modul hat eine Stromzufuhr von 300 mA bei 5.1 VDC und 2,5 mA bei 24 VDC, während der gesamte Hintergrundstrombedarf 1,59 Watt beträgt.

Das 1756-OA16I ist ein Einzel-Slot-Modul, das an einem beliebigen 1756er Chassis montiert wird.Dieses Modul kann auch im lokalen Rack installiert werden, entlang der ControlLogix-Steuerungen oder zu einem entfernten I/O-Rack mit einem 1756 Communication Adapter.

Der 1756-OA16I unterstützt die Konfiguration des Fehlermodus pro Punkt.Es erlaubt auch die Konfiguration des Ausgabezustands während des Programmmodus mit konfigurierbaren Einstellungen sind Halten Sie letzten ZustandDieses Modul ist nicht mit einer internen Verschmelzung ausgestattet, jedoch ist eine Isolationsspannung für dieses Modul mit einer Nennspannung von 250 V (kontinuierlich) vorhanden.Ausgänge auf die Rückseite, und Ausgabe-zu-Ausgabe.

Die Betriebsspannung liegt zwischen 74 und 265 V Wechselstrom bei 47-63 Hz und weist eine Ausgangssignalverzögerungszeit von 9,3 ms bei 60 Hz und einer von 11 ms bei 50 Hz für An- bis Ausschalten und Ausschalten bis Einschalten auf.Die 1756-OA16I hat eine Backplane-Stromzufuhr von 300mA bei 5.1V und 2.5A bei 24V und einer Gesamttemperaturleistung von 1,59W. Er hat eine Wärmeablösung von 18,76 BTU/h und ablöst 5,5W bei 60 °C (140 °F).Die 1756-OA16I hat einen Leckstrom von 3 mA pro Punkt und im Zustand ON, hat eine Spitzenfallspannung von 1,5 V bei 2 A und 6 V bei einem Laststrom von < 50 mA.Der maximale Strom an jedem Ausgangspunkt beträgt 2A bei 30 °C und 1A bei 60 °C und der Gesamtstrom am Ausgangsmodule beträgt 5A bei 30 °C und 4A bei 60 °CDie 1756-OA16I hat einen Einströmungsstrom von 20 A für 43 ms pro Ausgangspunkt, der alle 2 Sekunden bei 60 °C wiederholt werden kann, und die niedrigste Strombelastung an jedem Punkt beträgt 10 mA.Es hat eine Ausgangssignalzeit von 16.7s und verfügt über eine Isolationsspannung von 250 V, wobei die Basisolierung bei 1350 V Wechselstrom für 2 s zwischen den Ausgängen von Backplane und Ausgang zu Ausgang geprüft wird.Es hat einen einzigen Breitenslot und seine RTB-Tastatur ist benutzerdefiniertDie 1756-OA16I hat ein offenes Gehäuse und ist mit dem Temperaturcode T4A bezeichnet.Die Betriebstemperatur beträgt 0 °C bis 60 °C bei einer Luftfeuchtigkeit von 5-95% ohne Kondensation und der Betriebsschlag beträgt maximal 30 G.

Das Allen-Bradley 1756-OA16I ist ein 1756 ControlLogix Discrete AC Ausgangsmodul. Dieses Modul verfügt über 16 einzeln isolierte AC-Ausgangskanäle in jedem Kanal.Es liefert 120 VAC / 240 VAC Nennspannung im Spannungsbereich von 74-265 VACEs hat einen kontinuierlichen Ausgangsstrom pro Punkt von 2 A @ 30 °C (86 °F) lineare Derating und 1 A @ 60 °C (140 °F) lineare Derating.

Das 1756-OA16I von Allen-Bradley ist ein isoliertes Wechselstrom-Ausgangsmodul von ControlLogix.Der Betriebsspannungsbereich für die 1756-OA16I beträgt 74 bis 265 Volt Wechselstrom und hat einen maximalen Ausgangsstrom von 2 Ampere bei 30 Grad Celsius und auch eine Nennleistung von 1 Ampere bei 60 Grad CelsiusDas maximale Ausgangsstrommodul für den 1756-OA16I beträgt 5 Ampere bei 30 Grad Celsius und 4 Ampere bei 60 Grad Celsius.5 Watt bei 60 Grad Celsius und Hintergrundstrom von 300 mA bei 5 VoltDas Modul unterstützt auch 2 abnehmbare Endgeräte, darunter die 1756-TBCH und auch die 1756-TBS6H.Es hat eine Isolationsspannung von 50 Volt kontinuierlich und es kann auf jedem Schlitz auf dem FahrwerkDie 1756-OA16I kommt mit verschiedenen Spannungen und hat 8 bis 32 Punkte pro Modul.

Es gibt zwei Alternativen, wenn es um die Modultypen der 1756-OA16I ̇s geht, und zwar die isolierten und die nicht isolierten Modultypen.Die 1756-OA16I verfügt auch über Punkt-Level-Ausgabe Fehlerzustände und direkt-Connect oder Rack optimierte KommunikationDas Modul bietet auch Felddiagnostik auf ausgewählten Modulen.Die maximale Betriebstemperatur für die 1756-OA16I beträgt 60 Grad Celsius und die minimale Betriebstemperatur 0 Grad CelsiusDie maximale Lagertemperatur beträgt 85°C, die minimale Lagertemperatur -40°C. Die relative Luftfeuchtigkeit beträgt maximal 95%, keine Kondensation.
