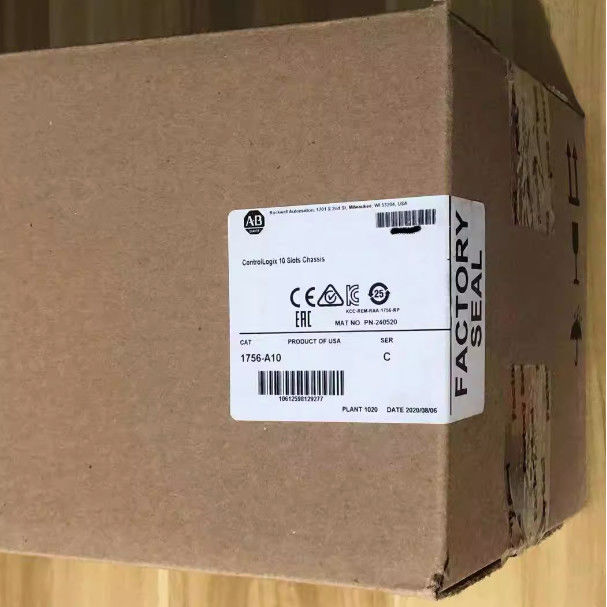

Beschreibung von 1756-A10

Das Allen-Bradley 1756-A10 ist ein ControlLogix-Chassis. Es hat zehn (10) Slots, die Backplane-Verbindungen und Gehäuse für ControlLogix-Module bieten. Dieses Chassis hat einen maximalen Backplane-Strom von 1.5 A @ 1.2VDC; 4A/4A @ 3.3 VDC; 15 A/6 A @ 5.1 VDC und 2,8 A/2,8 A @ 24 VDC.

• Die Spielautomaten:
• Montage: Horizontale Montage der Platte
• Leistungsausfall (maximal): 5 Watt
• Gehäuseart: offen
• Hintergrundstrom (5 Volt Gleichstrom): 10 Ampere
• Hintergrundstrom (24 Volt Gleichstrom): 2,8 Ampere
• Schrankgröße (HxWxD), Min: 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 Zoll)
• Betriebstemperatur, Serie C: -25...+60 °C (-13...+140 °F)
• Betriebstemperatur, Serie B: 0°C bis +60°C (+32°F bis +140°F)

Dieses Fahrwerk unterstützt die Montage von Platten mit 15,3 cm (6,0 Zoll) für den oberen und unteren Freiraum und 10,2 cm (4,0 Zoll) plus die Breite der Stromversorgung für den seitlichen Freiraum.Wenn neben einem anderen ControlLogix Chassis installiert, beträgt der erforderliche Abstand zwischen dem Fahrwerk 7,7 cm (3,0 Zoll) plus die Breite der Stromversorgung.schlanke oder redundante Netzteile haben einen speziellen Schlitz am linken Spitzenplatz und nehmen keinen Chassis-Schlitz ein.

Die 1746-A10 ist in der Serie B und C erhältlich.
Das Fahrwerk der Baureihe B hat einen Betriebstemperaturbereich von 0 ~ 60 °C (0 ~ 140 °F), -25 ~ + 60 °C (-13 ~ + 140 °F) für Module der Baureihe C,während die maximale Umgebungstemperatur bei beiden Serien 60 °C (140 °F) beträgt.

Dieses Fahrwerk ist auch mit Funktional Earth Ground ausgestattet, das so ausgelegt ist, dass es mit 8,3 m2 oder 8 AWG massivem oder gestrecktem Kupferdraht mit einer Isolierung von 90 °C oder höher beendet wird.Es verfügt auch über einen Schutzgrund und ist so konzipiert, dass er mit einem 2,1 m2 oder 14 AWG-Fest- oder Strangkopfdraht mit einer Isolierung von 90 °C oder höher beendet wird.

Der 1756-A10 hat eine elektrische Rückfläche von 1,5 A/1,5 A Rückflächenstrom zwischen Chassis und Schlitzen (Chassis/Slot) bei 1,2 V, einer von 4/4 A bei 3,3 V und einer von bis zu 2,8 A/2,8 A bei 24 V.

Es verfügt über eine Leistungsaufnahme von 5 Watt (6,1 BTU/h Wärmeaufnahmeäquivalent) und einen maximalen Betriebsstromverbrauch von 1,8 Watt.

Es ist mit einem Umgebungstemperaturcode T5 (Nordamerika) und mit einem IEC-Code T6 (Europäische Union) bezeichnet.

Die 1756-A10 verfügt auch über ein offenes Gehäuse mit einer Betriebstemperatur zwischen 0 und 60 °C bei 5-95% nicht kondensierender Luftfeuchtigkeit.Es hat eine Betriebsschlagfestigkeit von 30G nach IEC 60068-2-27 und kann bei Betriebsgeschwindigkeit eine Schwingung von 2G bei 10-500 Hz aushalten.

Die 1756-A10 hat eine Schrankmenge von 20 x 30 x 8 Zoll und wiegt 3,2 Pfund.
